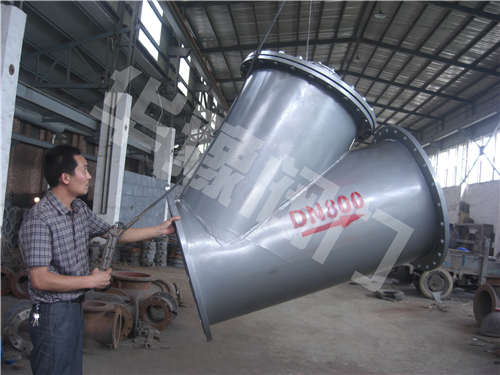

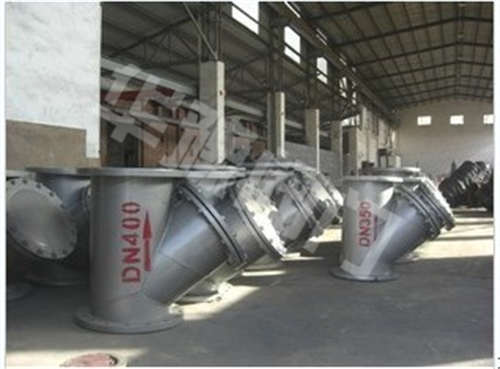

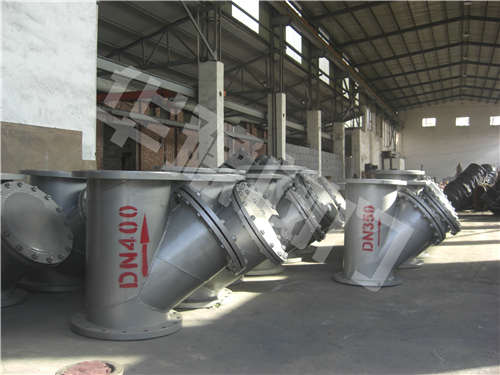

大口徑Y型過濾器

一、大口徑Y型過濾器簡介
      過濾器是管道輸送介質系統中不可缺少的一種裝置，通常安裝在水力控制閥、減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護管道設備的正常使用。
 二、大口徑Y型過濾器特點
     大口徑Y型過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。Y型過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。
      大口徑Y型過濾器可根據用戶需要設置過濾網的目數，一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。連接形式分法蘭式和絲口式。
三、大口徑Y型過濾器適用說明如下：
1、大口徑Y型過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
 2、大口徑Y型過濾器用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
3、大口徑Y型過濾器用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
4、大口徑Y型過濾器的濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。常用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
 5、化工，石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
     化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酸等。
     制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
     輕工食品，制藥生產中有衛生要求的物料，如:啤酒，飲料，乳制品，糧漿醫藥用品等。
四、大口徑Y型過濾器主要技術參數


主體材質	A3（WCB）L2  304(CF3)  316(CF8M)  316(CF3M)  襯里
	304  304L  316  316L
不銹鋼鋼絲網材質	304  304L  316  316L
	丁晴橡膠墊片   聚四氟乙烯墊片    金屬墊片  石墨墊片
封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
螺栓	20#  304  304L  316   316L
蘭標準	HG  GB  HGJ  JB  ANSI  JIS  DIN  BS  NF
接形式	對焊連接（Ⅰ）法蘭連接（Ⅱ）內螺紋連接（Ⅲ）外螺紋連接（Ⅳ）
工作溫度	碳鋼：-30℃～+350℃       不銹鋼：-80℃～+480℃
外表	碳鋼：防腐油漆   不銹鋼：酸洗處理或防腐油漆   黃銅：本體
設計制造檢測標準	HGJ532-91   GB150-98

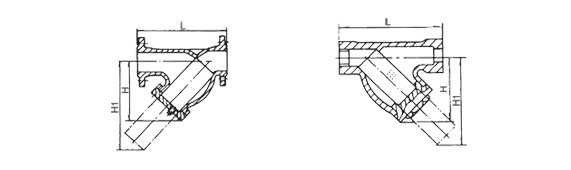

 五、大口徑Y型過濾器尺寸：



通徑DN	L	H	H1	H2	b	Z-фd
15	140	95	65	45	14	4-ф14
20	150	105	75	55	14	4-ф14
25	150	115	85	65	14	4-ф14
32	160	140	100	78	16	4-ф18
40	180	150	110	85	16	4-ф18
50	205	165	125	100	16	4-ф18
65	240	185	145	120	18	4-ф18
80	270	200	160	135	20	8-ф18
100	305	220	180	155	20	8-ф18
125	340	250	210	185	22	8-ф18
150	390	285	240	210	24	8-ф23
200	470	340	295	265	26	12-ф18
250	595	415	355	320	30	12-ф26
300	640	460	410	375	30	12-ф26
350	800	570	470	435	34	16-ф26
400	890	620	525	485	36	16-ф26
450	1000	680	585	535	44	20-ф30
500	1150	790	650	608	48	20-ф34
600	1300	1400	1050	960	48	20-ф42
