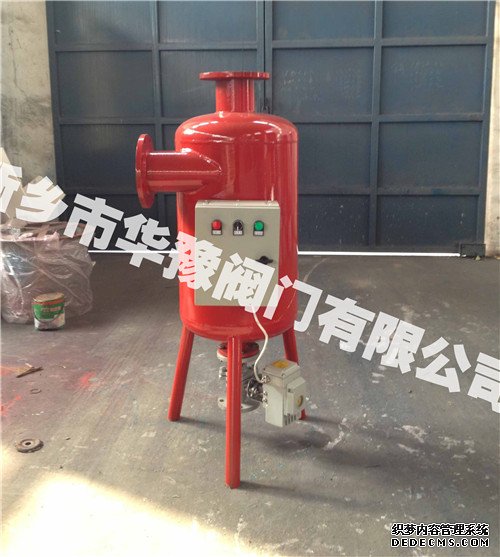

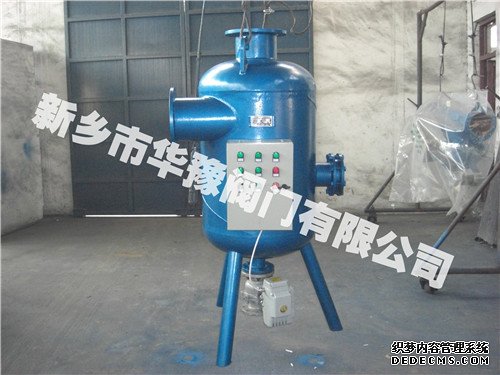

全自動旋流除砂器

一、全自動旋流除砂器應用范圍:
　　水力旋流的工作原理及設計自100多年前提出,現已廣泛用于化工、環保、食品、醫藥等許多工業部門，在水處理領域實現除砂、降濁、固液分離等效果顯著。旋流除砂器可滿足水力旋流器實現固液分離的應用。
二、全自動旋流除砂器特點及應用：
   1、結構簡單，成本低廉，易于安裝和操作，幾乎不需要維護。
   2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。
   3、應用范圍：河水、井水除砂、洗煤水、工業選礦、固液分離、液體除氣以及非互溶液的分離等。
   4、應用領域：可應用于空調水處理、化學、石油、礦業、醫藥、紡織等許多行業。
三、全自動旋流除砂（污）器工作原理:
     全自動旋流除砂器又名旋流除污器，旋流沉砂器。根據離心沉降和密度差的原理，當水流在一定的壓力從除砂器進口以切向進入設備后，產生強烈的旋流運動，由于砂水密度不同，在離心力、向心浮力、流體拽力的作用下，因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器水壓越大，除砂率越高，并可多臺并聯使用。
四、全自動旋流除砂（污）器技術參數及規格尺寸:
除污器 型號 DN DNI φ φ1 B1 B2 B3 H1 H2 H3 L L1 n
HYSL-40 40 40 300 220 140 220 280 640 140 850 120 120 16
HYSL-50 50 50 300 220 134 230 280 680 140 900 120 120 16
HYSL-60 60 50 300 220 124 240 280 780 140 950 120 120 16
HYSL-80 80 60 300 220 118 250 280 830 180 1050 120 120 16
HYSL-100 100 80 300 220 108 260 280 920 200 1200 120 120 16
HYSL-125 125 80 400 320 140 300 330 980 200 1300 120 120 16
HYSL-150 150 80 500 380 178 360 370 1010 200 1400 120 120 16
HYSL-200 200 100 600 440 198 430 720 1065 200 1500 130 130 16
HYSL-250 250 100 800 500 273 520 550 1170 200 1650 160 150 20
HYSL-300 300 125 900 580 297 590 600 1375 250 2000 160 150 20
HYSL-350 350 150 1000 630 321 700 650 1520 300 2100 180 160 20
HYSL-400 400 150 1200 790 395 800 750 1685 300 2350 180 160 20
HYSL-450 450 200 1400 900 427 820 850 1830 350 2500 235 210 24
HYSL-500 500 200 1400 980 447 830 850 1950 350 2650 235 210 24
HYSL-600 600 200 1800 1150 602 1010 1050 2245 350 3000 250 295 24
HYSL-700 700 200 2100 1390 706 1200 1200 2615 350 3350 250 295 24
HYSL-800 800 250 2400 1560 790 1350 1350 2950 350 3700 350 300 24
HYSL-900 900 250 2600 1720 840 1450 1450 3050 350 4100 350 300 24
五、全自動旋流除砂（污）器操作說明:

1）正常工作時，需開啟進、出水閥門、關閉排污閥；
2）當儲砂缸在存砂到一定高度時，應排污。排污時打開排污閥，直到清水流出；
3）排污完畢后，關閉排污閥即可；
4）如排砂壓力不足，可關閉出水處的閥門；

六、全自動旋流除砂（污）器項目
1.全自動旋流除砂（污）器使用注意事項
     該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能 滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。
首次運行時，應按以下步驟進行：
? 檢查過濾器是否處于正常工作狀態：
? 察看過濾器各連接處是否牢固。
? 察看過濾器電控箱部分應是干燥的。
? 接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工作
狀態，設 備可投入試運行。
注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分
干燥，不可有水進入電控器內部。
2、全自動旋流除砂（污）器安裝運輸
電源安裝：  請按銘牌提示電壓、功率選擇電源接口，選擇1.5mm2或以上的電線接入電控柜底部的電源進線端子上，如附帶電路圖所示。
全自動旋流除砂器安裝及安裝注意事項：
 1) 機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得接反。
2)  水力控制閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能超過 15米，且不應有向上的坡角，以免產生背壓。
3）全自動旋流除砂（污）器安裝方式，見下圖 但應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位置或向下的位置，以保證排污徹底。
4)全自動旋流除砂（污）器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，系
統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、
蝶閥等。
5)全自動旋流除砂（污）器規格的選用應與安裝管路相匹配，如：系統管徑為外徑133mm則選 DN125規格過濾器。當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝.過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。
6) 在有可能發生回流的地方，應在過濾器出口安裝止回閥。
7) 在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好，若泵與設 備之間的壓力超過過濾器的極限壓力，則應將過濾器安裝于泵之前，并且盡量靠 近泵。
8) 全自動旋流除砂（污）器電控器安裝
?   電控器出廠時按過濾器默認安裝位置固定，如用戶實際安裝位置與默認不同 時，可通過拆下固定電控箱支架的四條安裝螺栓，調整到電控箱支架及電控箱的 正確方位后，再將四條螺栓用螺母固定即可。
9)合理選擇安裝環境，注意防水、防雨、防潮。
10) 產品出廠前已調試完畢，用戶不可隨意拆卸或調試電控器。
3、全自動旋流除砂（污）器使用方法
使用方法如下。
(一)  全自動旋流除砂（污）器手動控制：
將“手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動
排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，
進入自動狀態。手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。
（二）全自動旋流除砂器自動控制： 將“手動/自動”選擇開關旋轉至自動位置，首先設定過濾時間和排污時間定時器。過濾時間以
小時為單位，最大到 999 小時，出廠值為120h（5天）；排污時間以秒為單位，最大時間60秒，出廠值40s(秒)。接通電源，用選擇開關進入自動狀態，首先進行過濾，過濾時間定時器開始計時，同時壓差開關也將實際壓差與設定壓差進行比較，如果設定的過濾時間到了，而壓差沒有到，機器也打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，進入下一個循環;如果設定的過濾時間沒到，而壓差到了，機器打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，如此循環往復。將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“壓差”位置）接通電源，用選擇開關進入自動狀態，首先進行過濾，此時過濾時間計時器不計時，壓差值達到設定值后開始清洗排污，排污時間到達設定值后結束，進入下一個過濾周期，如此循環往復。
（三）全自動旋流除砂器扳手控制：系統提供了定時/壓差控制、壓差控制、手動控制三套有效的控制方案，互為補充確保系統安全。當出現極端情況如電器故障排污閥不能電動打開,就可以使用專用扳手從排污閥電動頭處手動打開，清洗電機同樣可以用扳手手動控制。
電機，電動機構參照相應說明書進行操作維護。
