YS型全自動自清洗過濾器

一、HYFM-YS型全自動自清洗過濾器原理概述
當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上的自動排污閥；電機帶動過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。
二、 HYFM-YS型全自動自清洗過濾器產品結構圖

三、工業過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。

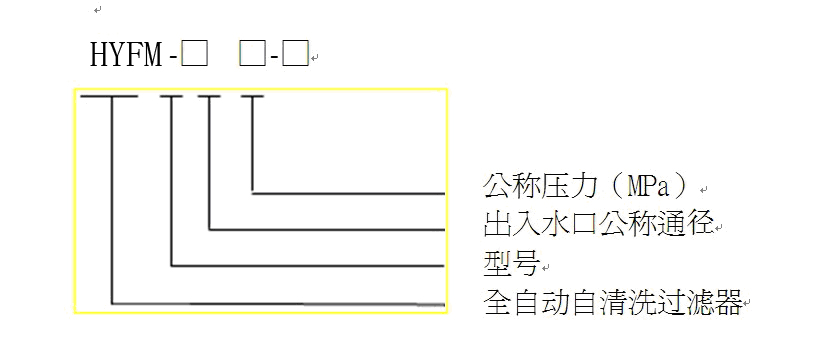

四、HYFM-YS型全自動自清洗過濾器型號說明

■單臺最大過濾流量可達1260m3/h
■過濾精度從4000微米-20微米
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤1.6MPa(特殊可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■清洗電機功率：0.09-0.25KW
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
六、HYFM-YS型全自動自清洗過濾器產品選型
為了能更適用客戶的水系統的技術要求，為了最佳的過濾效果，達到為客戶節能、省電、省水、環保的最高要求，多靈環保做為領先的水過濾解決方案供應商，我們的工程師將用最專業技術知識，豐富的應用經驗，為您做出最佳的方案選擇。
您在選擇HYFM-YS型全自動自清洗過濾器的時候，請考慮以下幾個參數
· 處理流量
· 過濾介質的化學性質
· 過濾介質的懸浮物濃度
· 要求的過濾精度
· 管道的壓力
 七、HYFM-YS型全自動自清洗過濾器過濾精度對照表

微米（μm）	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

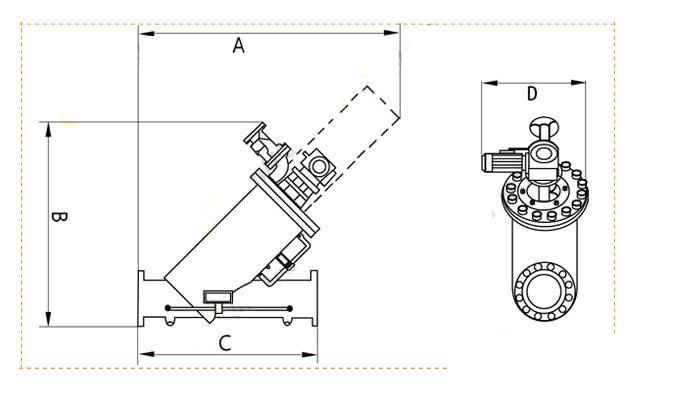

八、HYFM-YS型全自動自清洗過濾器尺寸圖

九、HYFM-YS型全自動自清洗過濾器技術數據表

型號	進出水口（mm）	A（mm）	B（mm）	C（mm）	D（mm）	排污口（mm）	電機功率（KW）	流量(m3/h)	重量(Kg)
HYFM-YS-80	DN80	1180	600	750	1560	40	0.09	50	80
HYFM-YS-100	DN100	1164	620	780	560	40	0.09	80	105
HYFM-YS-125	DN125	1242	680	800	560	40	0.18	125	130
HYFM-YS-150	DN150	1325	740	820	600	40	0.18	150	160
HYFM-YS-200	DN200	1583	800	860	630	40	0.18	320	225
HYFM-YS-250	DN250	1784	960	1050	66	40	0.18	490	260
HYFM-YS-300	DN300	1888	1100	1250	73	50	0.25	710	395
HYFM-YS-350	DN350	2091	1250	1360	850	50	0.25	970	490
HYFM-YS-400	DN400	2388	1380	1420	950	50	0.25	1260	590


十、HYFM-YS型全自動自清洗過濾器過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
十、HYFM-YS型全自動自清洗過濾器過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■控制器：PVC、鋁
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
     注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

十一、HYFM-YS型全自動自清洗過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。YS系列HYFM-YS型全自動自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。

安裝形式一
（3）過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，HYFM-YS型全自動自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過10米。
（6）安裝時應考慮便于檢修，過濾器前后應安裝關斷閥門，且應安裝旁通管道。

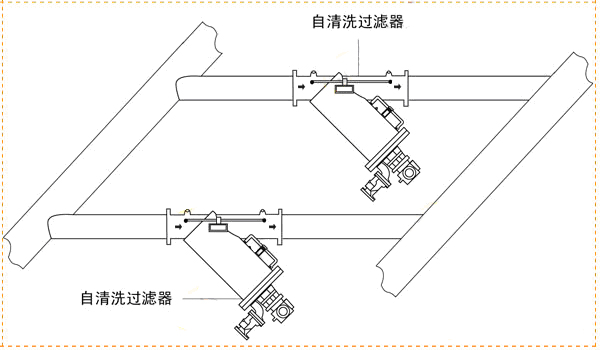

（7）過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。（見下圖）

十二、使用方法
HYFM-JT型全自動自清洗過濾器的清洗排污過程有手動、自動控制兩種方式。操作面板示意圖如圖 8 所示，使用方法如下。
(一)  手動控制：
將“手動/自動”選擇開關旋轉至手動位置，見圖 8，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，進入自動狀態。手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常作。
（二）自動控制： 將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時開
關在“定時”位置），首先設定過濾時間和排污時間定時器。過濾時間以小時為單位，最大到 999 小時，出廠值為120h（5天）；排污時間以秒為單位，最大時間60秒，出廠值40s(秒)。接通電源，用選擇開關進入自動狀態，首先進行過濾，過濾時間定時器開始計時，同時壓差開關也將實際壓差與設定壓差進行比較，如果設定的過濾時間到了，而壓差沒有到，機器也打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，進入下一個循環;如果設定的過濾時間沒到，而壓差到了，機器打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，如此循環往復。將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“壓差”位置）接通電源，用選擇開關進入自動狀態，首先進行過濾，此時過濾時間計時器不計時，壓差值達到設定值后開始清洗排污，排污時間到達設定值后結束，進入下一個過濾周期，如此循環往復。
（三）扳手控制：系統提供了定時/壓差控制、壓差控制、手動控制三套有效的控制方案，互為補充確保系統安全。當出現極端情況如電器故障排污閥不能電動打開,就可以使用專用扳手從排污閥電動頭處手動打開，清洗電機同樣可以用扳手手動控制。
壓差指示儀在出廠時已經調整好設定值，為 1.0Bar。在壓差指示儀的低壓
連接端上側有一個調整壓差值的調節盤，順時針撥動調節盤時，壓差設定值下降。反之，則上升。
電機，電動機構參照相應說明書進行操作維護。










服務承諾書

     新鄉市華豫濾器有限公司視質量信譽為生命，始終在“用心創造、市場立業” 的經營理念下，以滿足顧客的需求為我們的最終目標為此我們特向您做出如下承諾：

    1. 產品質量保證期：我公司生產的系列全自動自清洗過濾器質量保證期為設備交付并開始正常運行之日起12 個月。

    2.  向貴方提供的水處理設備主要部件保證為國內、外公司原裝產品或新華專利產品，材料全新，質量優良，是經最終檢驗合格產品。

    3. 我公司保證所交付的技術資料齊備、正確、清晰，完全能滿足安裝并達到甲方技術要求。

    4. 在定貨合同鑒定生效后，合同的標的物即可按合同規定時間運送至對方指定地點，并負責免費指導現場安裝調試以及操作人員培訓工作。

    5.  向您提供12個月的產品免費維修、更換服務（不含易耗件），并給予您終身的技術支持。對于產品的易耗部件（轉刷和不銹鋼濾網）我公司保證長期以成本價提供。

    6. 收到您的意見和要求后，我公司保證在8 小時內給予書面答復，如果甲方需要，24 小時內派有經驗的工程技術人員到業主現場進行分析并指導維修。

搶修：在質保期內（12 個月），水處理設備一旦發生故障，華豫售后服務工程師在24 小時內立即趕赴現場進行故障排除及模塊更換。即使保修期過后，華豫售后服務工程師也會立即趕赴現場進行搶修設備，修理完畢后在由雙方協商前提下只收取配件費。
