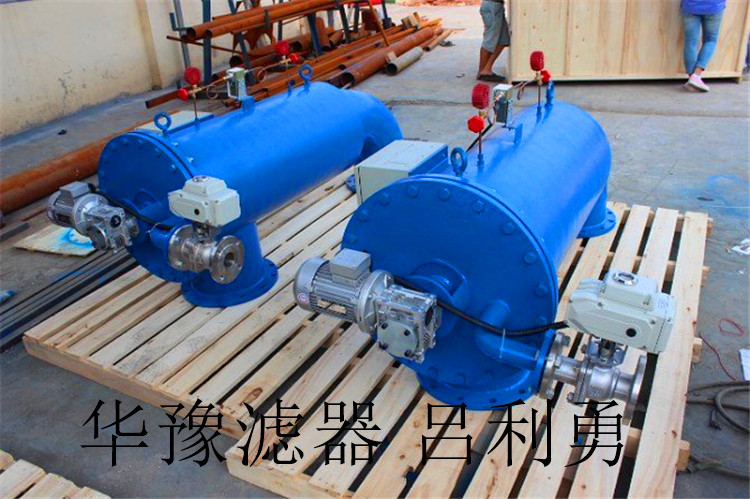

新鄉華豫HY-WS-450 自清洗過濾器

分類刷式

污水由設備的入水口進入過濾器內，粗濾網先對污水中的體積較大的雜質進行攔截，防止這些雜質進入機體內部后損壞機體內的部件。粗濾后的水流向機體另一端的細濾網，細濾網對水中的雜質及污物進行攔截。因為污垢對濾網的堵塞，使濾網中的水和濾網外的水產生壓力差，當這個壓力差達到壓差開關的設定數值時，電控箱發出清洗、排污信號，控制機體上的排污閥與清掃電機同時打開。電機轉動帶動機體內的不繡鋼刷對濾網上的污垢進行清理，再通過排污口排出污水，完成一次自清洗過程。該過濾器同時安裝有定時控制器，可在一定時間間隔內定時排污。

吸吮式

污水自入水口進入，經過粗、細濾網過濾，然后流向出口。在過濾過程中，細濾網表面逐漸積累水中的雜質。形成過濾雜質層。由于雜質堆積在細濾網的內側，因此在細濾網的內、外兩側形成壓力差。當壓差達到系統預設值時，自動清洗功能被啟動，此間系統的供水不中斷，排污閥打開，污水由排污閥排出。此時水力馬達室及集污器內的壓力大幅下降，開始吸污過程：此時同樣一股很強的反沖洗水流向外部，吸嘴上產生一股吸力再加上水流經過水力馬達時，由于液壓活塞壓力下降，帶動集污器繞軸進行旋轉做軸向運動，將整個細濾網內表面清冼干凈。該過濾器同時安裝有定時控制器，可在一定時間間隔內定時排污。

電機驅動型吸污式過濾器原理同上，只是集污器由電機驅動。

產品應用

自清洗過濾器廣泛應用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水，循環水的過濾，油田回注水，乳化液的再生，廢油過濾處理，冶金行業的連鑄水冷卻系統，高爐冷卻水系統，熱軋用高壓水除磷系統冷卻水過濾，R.O.系統前過濾，巴氏消毒系統，制冷采暖水系統等，是一種易操作的全自動過濾裝置，它的結構設計和自動清潔的功能為用戶帶來了穩定可靠的操作性能，同時也大幅度消減了運行維護費用。

過濾器主要部件材質

■過濾器殼體：碳鋼、304不銹鋼、316L不銹鋼

■排污閥：鑄鋼、不銹鋼、銅、尼龍

■濾網：304不銹鋼、316L不銹鋼

■控制柜：碳鋼噴塑、304不銹鋼、塑料

■清洗刷：304不銹鋼、尼龍

■反洗管：304不銹鋼

■轉軸：碳鋼、304不銹鋼

■密封圈：橡膠EPDM

訂貨須知

1.用戶訂貨時請正確提供產品名稱、規格型號、工作壓力、工作溫度、過濾精度、材質、連接法蘭標準；

2.電機是否防爆、是否戶外工作；

3.特殊要求另行說明；

4.過濾精度的選擇

一般來講，過濾器的過濾精度選擇高一些，載污量大一些，而實際上對過濾器來講并非過濾精度越高越好，通常只要滿足工藝要求即可，特別是當水中含油時精度越高越容易糊網。因此，選擇過濾精度時必須綜合考慮，以下參數供選擇楔形絲濾網精度時參考:

（1）反沖洗式自清洗過濾器選用過濾精度為0.2-0.30mm時允許濁液含油量≤10mg/L；選用過濾精度為0.10-0.20mm時允許濁液含油量≤5mg/L；

（2）刷式自清洗過濾器允許濁液中含油量比上列參數再提高50%。

5.前置粗過濾器

    由于管道施工及管理上的不完善，在實際操作中常發現管道系統中進入那些未被清除的大雜物，如鋼板邊角料頭、焊條頭、木塊、磚、石塊以及破布等直接進入過濾器，導致過濾器不能正常工作。為此，用戶可在過濾器的入口設置粗過濾器，以濾去管路中的大雜質，保護過濾器的正常運行。

6. 濾網形式結構

新鄉市華豫濾器有限公司全自動自清洗過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6％；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m3/h。可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾
