一、設計標準
| 設計制造規范 | GB/T12235 |
| 結構長度 | GB/T12221 |
| 法蘭連接尺寸 | GB/T9113 JB79.1 |
| 試驗與檢驗 | GB/T13927 JB9092 |

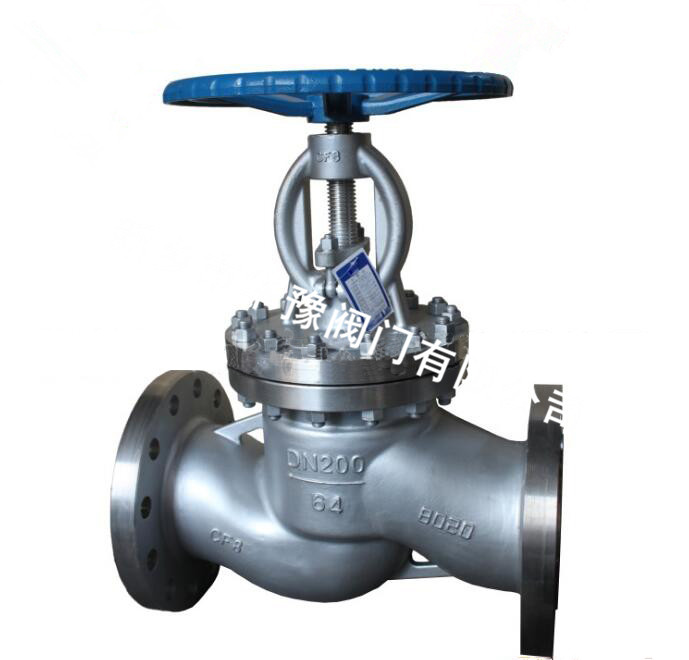

二、結構特點：
1、結構緊湊，造型美觀，性能優良。閥瓣與閥桿采用活絡連接結構，啟閉靈活，閥桿設計了倒密封副，提高閥門的使用壽命和密封性能。
2、密封副材料配對合理，閥瓣在運行時與閥座的摩擦力很小，使用壽命長。
3、閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。填料采用四氟材料，密封可靠，操作靈活，啟閉力矩小。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
三、性能與規范
|
公稱壓力 （Mpa） |
試驗壓力（Mpa） | |||
| 強度試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 |
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 |
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 |
四、適用介質和溫度
| 閥門主體材料 | 適用介質 | 適用溫度 |
| P(CF8) | 硝酸類 | 200°或者425° |
| PL(CF3) | 強氧化性介質 | 200°或者425° |
| R(CF8M) | 醋酸類 | 200°或者425° |
| RL(CF3M) | 尿素等腐蝕類 | 200°或者425° |
五、主要零件和材料
| 序號 | 零件名稱 | P | PL | R | RL |
| 1 | 閥體 | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥蓋 | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥瓣 | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥桿 | F304 | F304L | F316 | F316L |
| 5 | 密封面 | CF8 | CF3 | CF8M | CF3M |
| 6 | 填料 | PTEE(F4)或柔性石墨 | |||
| 7 | 緊固螺母 | A193-B8 | |||
| 8 | 螺母 | A194-8 | |||
| 9 | 操作手柄 | WCC | |||
